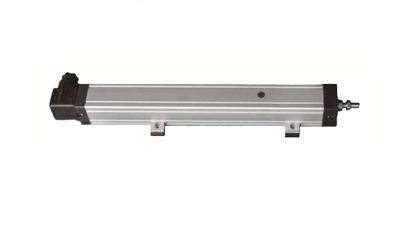

油缸位移傳感器一般為內置磁致伸縮位移傳感器。結構部分：內置的油缸位移傳感器采用的是磁致伸縮原理，外部構造由電子艙，測桿（內含波導絲），磁環，電源線組成。內部結構由電子艙內電子元器件及波導絲組成。
位移傳感器的輸出方式有很多一般常用的有模擬量輸出（0-10V，4-20MA），數字輸出（RS485，232，SSI），總線輸出（canbus,profibus,modbus）。信號輸出可以根據各種要求來選擇。一般來說懸著電壓(0-10V,0-5V)輸出磁致伸縮位移傳感器的數據線部分不能超過3米，超過3米的話其信號可能會衰減。
安裝好磁致伸縮位移傳感器后，出現數據跳動是客戶常遇的情況，以下就這數據跳動方面做下分析。
一，接PLC后數據跳動且波動不大
可能原因：1.磁致伸縮位移傳感器（以下簡稱位移傳感器）或者機器未接地
2.供給電壓不穩定
解決方法：檢查供電電壓是否穩定，若不穩定則換電壓并使位移傳感器與機器良好的接地
二，數據恒定在某個數字不動
可能原因：1.未正確接線導致傳感器燒壞
2.供電電壓過大
解決方法：檢查接線方式是否正確，檢驗供電電壓是否過大，觀查位移傳感器電子艙接線外部是否有燒黑現象，若看不見電子艙部分可聞下是否有焦味從而做出判斷。
三，數據波動，有規則跳
可能原因：1.位移傳感器本身沒有校準好
2.磁環消磁或者有導磁元器件存在
3.位移傳感器的精度不夠
解決方法：重新校準位移傳感器，裝隔磁元件；校準傳感器精度，檢驗其是否達標。
四，數據無規則亂跳
可能原因：1.有干擾源存在（如大型變頻器，大型電機）
2.傳感器本身電路設計有問題。
解決方法：用隔離柵隔離干擾源若此不能解決則寄回廠家維修檢測 |
