具備型號 |

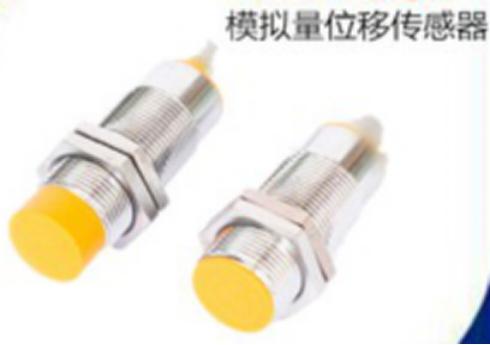

SBM-R18M-LIU |
SBM-R18-LIU |
|
安裝類別 |
埋入式 |
非埋入式 |
|
額定感應距離 |
0…5mm |
0…5mm |
|
可使用距離與輸出電流關系 |
見曲線圖 |
見曲線圖 |
|
接線圖 |
PNP |
PNP |
|
連 接 |
φ5丁晴擠壓線2M |
φ5丁晴擠壓線2M |
|
與國外產品代換型號 |
R-AIPM/XVP |
DPA-4 |
|
備注:
1.其它技術數據可向我們詢問。
2.各種模擬傳感器標準檢測體接近感應面,在規定的條件下,它們的可使用距離與輸出電流成比例,各曲線詳見備曲線圖。 |
|
|
工作原理：
當一金屬物體接近模擬傳感器的感應面時，使模擬傳感器LC振蕩量衰減，利用這一點的變化量，轉換電流輸出量，輸出電流的大小，直接和金屬物體與模擬傳感器感應面之間距離遠近或成正比例關系（可參看接近距離與輸出電流關系曲線圖）。
標準檢測物：用1mm厚方形鋼片，邊長和模擬傳感器的感應面直徑相等的電工軟鐵（即A3鋼材）
應用:
帶有模擬輸出的電感式接近傳感器是一種測量式控制位置偏差的電子信號發生器,其用途非常廣泛。
例如：--可測量彎曲和偏移
--可測量幅高度
--可控制尺寸的穩定性
--可控制定位
--可控制對中心率或偏心率
|
