主要技術參數
行程開關的技術數據見表 1 ，推動開關操動臂的極限速度見表 2
（表1）
|
使用類別 |
額定絕緣電壓 V |
額定工作電壓 V |
約定發熱電流 A |
額定工作電流 A |
壽命（萬次） |
額定操作頻率
（次 /h ） |
防護等級 |
|
機械 |
電 |
|
AC-15 |
500 |
380 |
10 |
2.6 |
100 |
20 |
300 |
IP44 |
|
DC-13 |
220 |
0.4 |
（表2） 操動臂的極限速度
|
形式
極限速度 |
桿式操動臂
自動復位式 |
叉式操動臂
非自動復位式 |
重錘式 |
旋轉式 |
|
最高速度 |
200m /min |
100m /min |
80m /min |
不限 |
|
最低速度 |
5m /min |
3m /min |
1m /min |
交流 4r/min |
|
|
產品性能

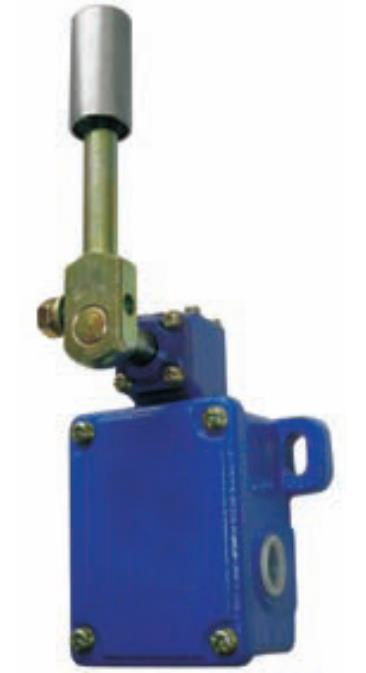

LX33系列起重機用行程開關適用于交流 50HZ ； AC-380V ； DC- 220V 的交、直流控制線路中，作為起重機平移機構或起升機構的行程限制及終端保護。LX33 系列起重機用行程開關 符合國家標準GB14048.5-93 《低壓開關社低壓開關社備和控制設備第 5-1 部分：控制電路電器和開關元件 機電式控制電路電器》。
分類：
行程開關根據不同使用方式分為下列形式；
LX33-1 桿形操動臂自動復位式，簡稱桿式；
LX33-2 叉型操動臂非自動復位式，簡稱叉式；
LX33-3 重錘式；
LX33-4 旋轉式；
型號含義：
正常工作條件
周圍空氣溫度
a) 周圍空氣溫度上限 40 ℃ ；
b) 周圍空氣溫度下限值不低于 -5 ℃ ；
c) 周圍空氣溫度 24h 的平均值不超過 35 ℃ 。
安裝類別
安裝類別為 II 類。
主要結構概述
行程開關主要由接觸組、凸輪軸、殼替等組成，觸頭分?jǐn)嗫坎賱?dòng)機構帶動凸輪軸的轉動來實現。觸頭組結構均為轉動式雙斷點。桿式、叉式、重錘式行程開關可安裝一組或二組接觸組，組成單回路（一常閉）或雙回路（一常開、一常閉）的開閉形式、實際應用過程中用戶可根據需要，只要調整凸輪角度，即可改變觸頭開閉形式。選轉式行程開關可同時安裝四組接觸組，使其上升或下降都可有二級保護。旋轉式行程開關實際應用中如需控制起升機構的升程只要將定位銷子拔下，轉動螺母，調整絲桿螺母機構，即可改變起升機構的升程。
海拔
安裝地點的海拔不超過 2000m 。
污染等級
污染等級為 3 級。
濕度
空氣相對濕度在最高溫度為 40 ℃時 , 不超過 50% ，在較低溫度下可以有較高的相對濕度，最濕月的月平均最低溫度不超過25 ℃ ，該月的月平均最大相對濕度不超過90% 。由于溫度變化發生在產品上的凝露情況必須采取措施。 |
