應用范圍：

KJT-W系列彈簧自動伸縮位移傳感器體積小，特別適合空間狹小安裝不便的場合，如：中空吹瓶機、IT設備、張力調節、高速?zèng)_自動送料機、速度調節、印刷機械、紙品包裝機械、礦山設備等需要測量及精密控制的工業自動化領域。

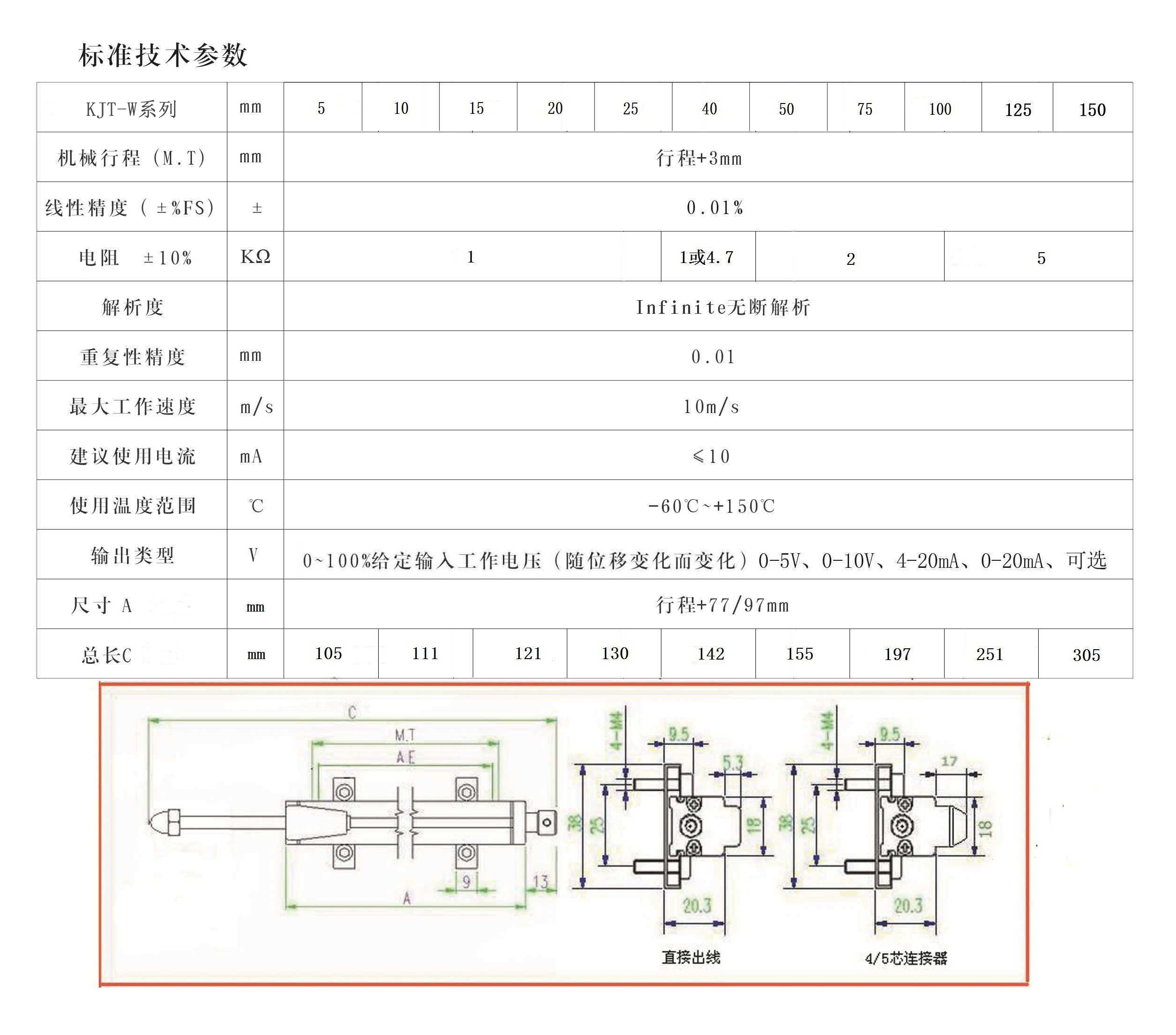

基本參數：

1、有效行程規格：5、10、15、20、25、40、50、75、100、125、150；

2、機械行程：有效行程+3mm（每端緩沖1.5mm）

3、電阻（KΩ±10%）：1（5～25mm有效行程）；2（40-50mm有效行程）；5.0（75～150mm有效行程）；

4、獨立線性精度（%）：0.2（5～25mm有效行程）；0.15（40～75mm有效行程）；0.10（100-150mm有效行程）

5、 適合大容許電壓：DC36V/5KΩ～20KΩ  DC24V/2KΩ～4KΩ  DC12V～1KΩ

6、 輸出類型：0-100%給定輸入工作電壓（隨位移變化而變化） 注：如需輸入電壓DC12-24V 輸出 4-20mA 0-5V 0-10V 可選擇外置式變送模塊（需在定貨時說明）

7、解析度：無限分辨；

8、適合大工作速度：5m/s；

9、使用溫度范圍：-40～125Cº

10、產品引線：常規1米長屏蔽線纜；

11、尺寸：A=有效行程+43mm

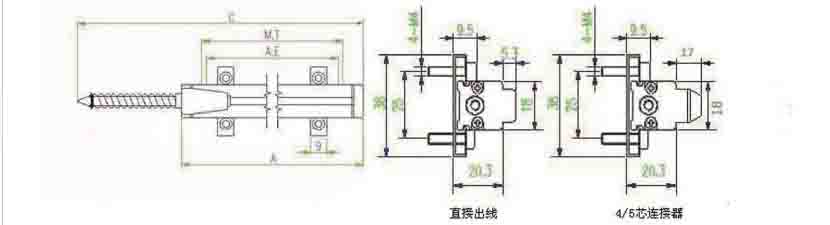

KJT-W系列尺寸圖：

接線圖：
