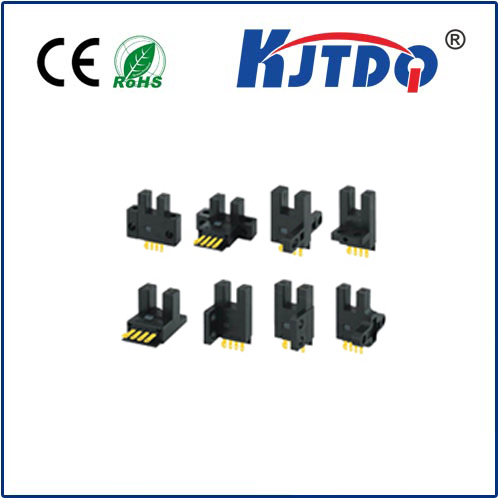

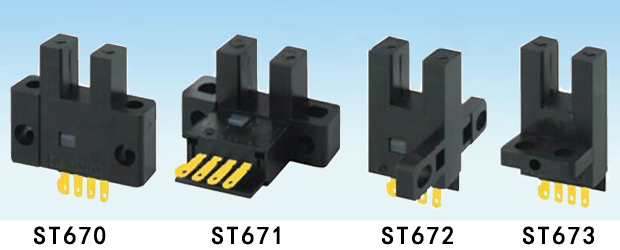

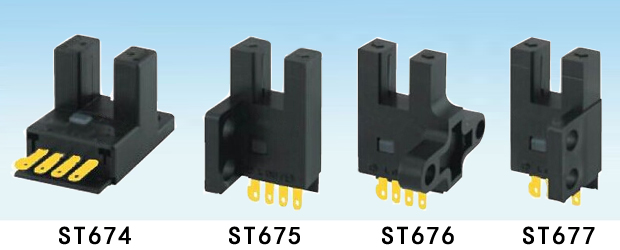

產品簡介

KJT-ST系列傳感器，是自主研發、生產的基本型光電傳感器產品，融光電轉換電路、放大電路、邏輯處理電路和驅動輸出電路為一體。與國外同類產品比較具有價格低廉的優勢，與國內同類產品比較具有響應快、精度高、質量穩定的特點。適應于機器人、自動化生產線、車床、機械手及機械臂組件、食品加工設備、印刷設備及其它工業機械設備等。

產品特性

直接替代相關型號進口產品,并具有以下優勢：

■能耗低（小于17ma）；

■1KHz---3KHz高速響應;

■自動引腳極性保護，接線錯誤也不會損壞器件本身；

■2mil鍍金引腳,長期抗氧化，確保系統穩定

■內置放大器和數字轉換電路，通一輸出CMOS標準電平，方便信號采集，可直接與多種負載匹配；

■動作模式如光時ON和遮光時ON可通過“L”端與“+”端連接進行切換，運用此功能可以方便構成最小控制系統；

技術參數

檢測距離	5mm(凹槽寬度)
標準檢測物體	不透明體2×0.8mm
應差距離	0.025mm
光源（發光波長）	GaAs紅外發光二極管（940nm）
顯示燈×1	遮光時燈亮（紅色）
電源電壓	DC5V--DC24V±10％脈動（p-p）10%以下
靜態消耗電流	20mA以下（NPN型）
KJT-ST676 控制輸出	受光時指示燈亮，NPN集電極無輸出；遮光時指示燈滅，NPN集電極開路輸出DC5V--24V 、 100mA以下，殘留電壓0.5V以下（負荷電流100mA時）、殘留電壓0.3V以下（負荷電流40mA時）
KJT-ST676 控制輸出	受光時指示燈不滅，NPN集電極無輸出；遮光時指示燈亮，NPN集電極開路輸出DC5V--24V 、 100mA以下，殘留電壓0.5V以下（負荷電流100mA時）、殘留電壓0.3V以下（負荷電流40mA時）
自動保護	內置極性自動保護電路,引線接錯時傳感器本身不會損壞,但不工作.
響應頻率	1KHz--3kHz
使用環境照度	受光面照度熒光燈：1000 1x以下
環境溫度	工作時：－25～+55℃ 保存時:－30～+80℃
環境濕度	工作時：5～85％RH 保存時:5～95％RH

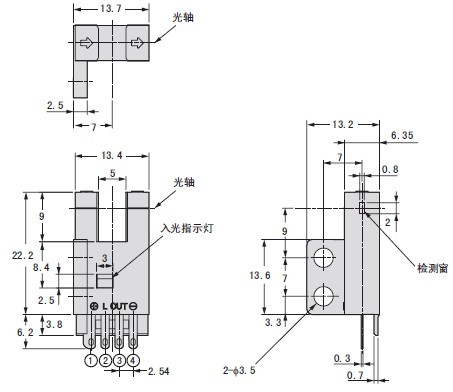

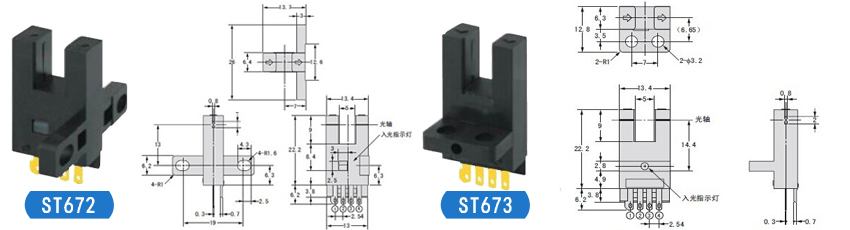

安裝尺寸及端子配置

安裝方式

● 不能用膠水粘固                 ●正確方法：使用螺絲釘固定

使用注意事項

● 本傳感器不可以作為人體保護檢測使用；

● 本傳感器為非防水、防塵構造。用于可能附著水、油等液體或空間漂浮塵粒過多的場合時，會因液體滲入或大量塵粒進入內部而發生故障；

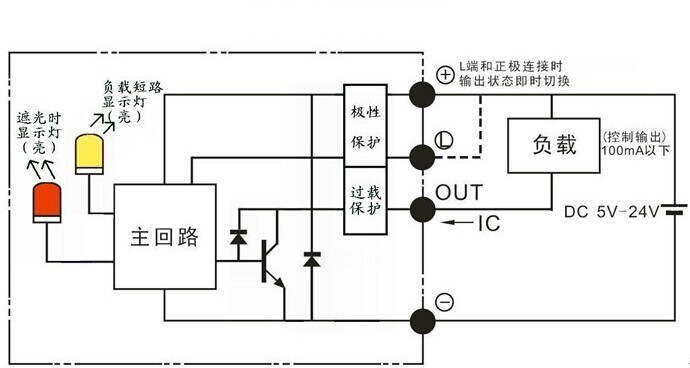

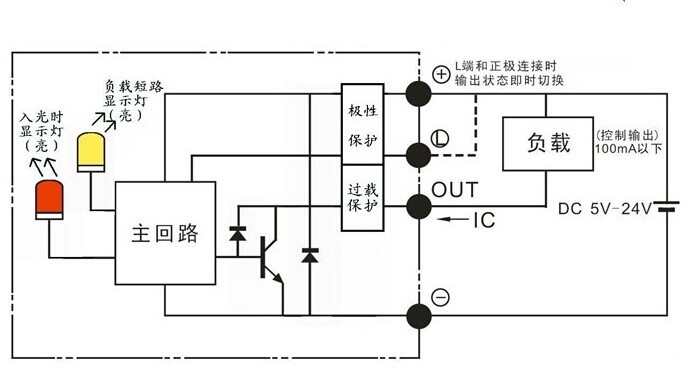

● “L”引腳與“+”引腳相接時，輸出狀態即時轉換如：受光時指示燈不亮、“out”無輸出電流，相接后指示燈不亮、但“out”有輸出電流。其它各引腳接線錯誤時，傳感器不工作，但傳感器本身不會損壞。

●負載不能短路，否則會造成傳感器損壞；

● 公司對應用本產品的最終用戶提供全方位技術支持，包括接口匹配、負載選擇方案及組成自動化系統等，如有本需求請與各經銷商聯系；

● 請不要在超過本系列產品額定使用條件下使用；

● 各產品都備有接插端子（選配件），如果用戶直接焊接引線，謹請焊接時請參考如下條件進行：

            溫度         容許時間             備注

烙鐵      350℃以下       3S以下    軟焊要離開端子1.5mm以上

如果超出上表所示的焊接條件，將會使端子固定部位松動、變形，和導致其它功能故障。
